[#03] 왜 반도체는 ‘단결정’이어야 할까?

✍️ [#03] 왜 반도체는 ‘단결정’이어야 할까?

— CZ vs FZ 완전 해부

---

---

📌 오늘의 범위

• 단결정 vs 다결정
• CZ (Czochralski) 방식
• FZ (Float Zone) 방식

---

🚀 핵심 요약

• 반도체는 단결정 위에서만 정상 동작한다
• 결정 구조가 깨지면 전자 이동이 방해된다
• 단결정 성장 기술이 반도체 품질을 결정한다

👉 “결정 = 성능”

---

🔍 단결정 vs 다결정

📊 결정 구조 비교

[Polycrystalline]
 ├ Grain Boundary 존재
 ├ 불규칙한 결정 방향
 └ 전자 이동 방해

[Single Crystal]
 ├ Grain Boundary 없음
 ├ 완벽한 결정 배열
 └ 전자 이동 최적

---

⚡ 왜 단결정이 중요한가?

핵심은 하나다:

👉 전자 이동 (Electron Mobility)

---

✔ 다결정의 문제

• Grain boundary 존재
• 전자 scattering 발생
• 전기적 손실 증가

---

✔ 단결정의 장점

• 전자 흐름 방해 없음
• 균일한 물성
• 공정 안정성 확보

👉 결과:

고성능 + 고수율

---

⚙️ 단결정은 어떻게 만드는가?

여기서 2가지 핵심 방법이 나온다:

• CZ (Czochralski)
• FZ (Float Zone)

---

🔥 CZ vs FZ 비교

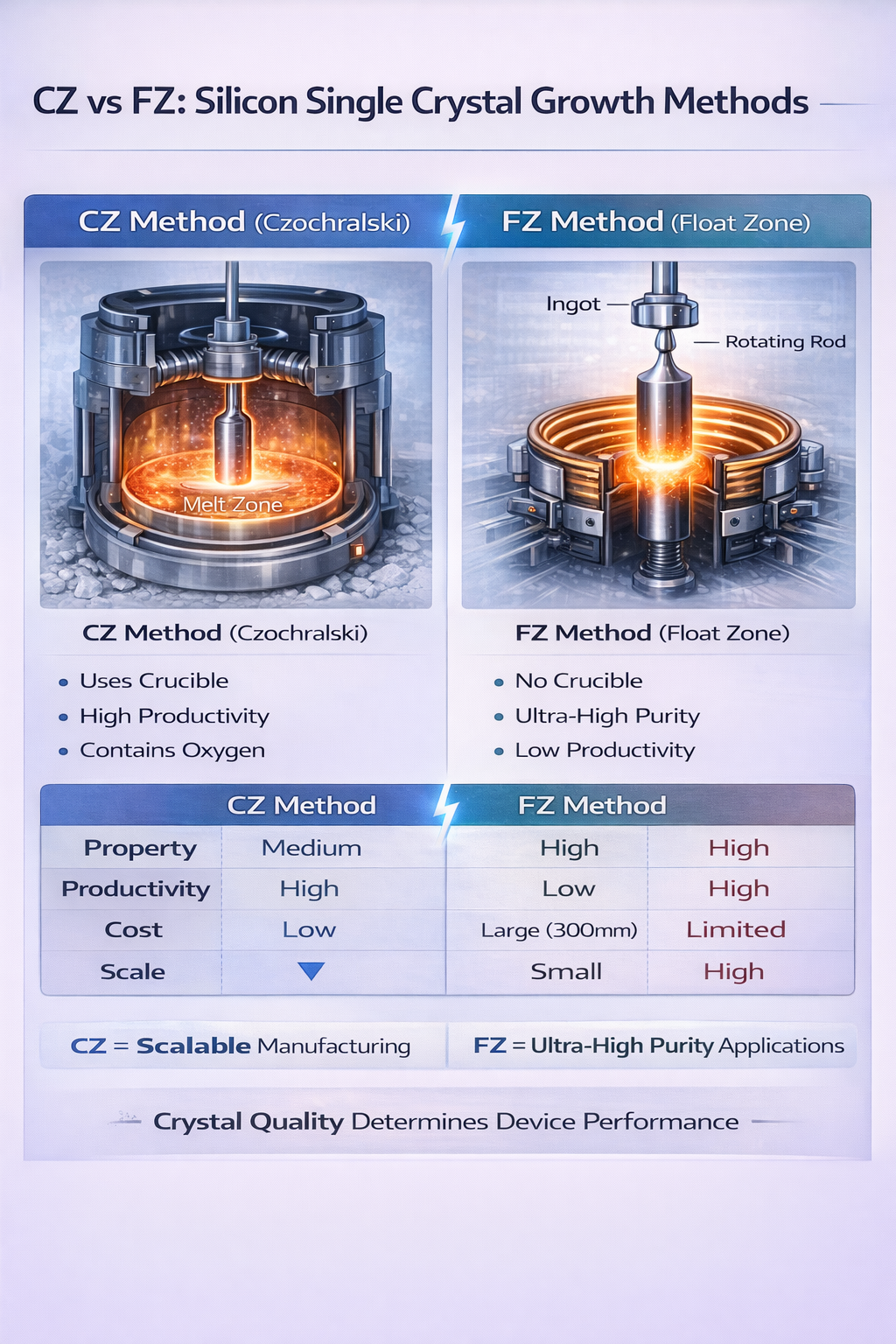

🖼️ 공정 이미지

---

📊 CZ vs FZ 구조

[CZ Method]
 Melt → Seed → Pull → Ingot
 특징:
 - 도가니 사용
 - 대량 생산 가능
 - 산소 포함

[FZ Method]
 Solid → Melt Zone → Move → Crystal
 특징:
 - 도가니 없음
 - 초고순도
 - 생산성 낮음

---

⚙️ 1️⃣ CZ (Czochralski) 방식

✔ 원리

• 용융된 실리콘에 seed 넣음
• 천천히 당기면서 회전

👉 단결정 성장

---

✔ 특징

• 대량 생산 가능
• 현재 주력 방식

---

✔ 단점

• 도가니 사용 → 산소 포함
• 순도 제한

---

⚙️ 2️⃣ FZ (Float Zone) 방식

✔ 원리

• 국부적으로 녹임
• 용융 영역 이동

👉 단결정 형성

---

✔ 특징

• 도가니 없음
• 초고순도

---

✔ 단점

• 생산성 낮음
• 비용 높음

---

📊 CZ vs FZ 비교 테이블

PropertyCZ MethodFZ Method

Purity	Medium	High
Productivity	High	Low
Cost	Low	High
Scale	Large (300mm)	Limited

---

⚙️ 엔지니어 관점 해석

여기서 중요한 건 선택 기준이다



👉 CZ = Scalable Manufacturing
👉 FZ = Ultra-High Purity Applications

---

✔ 왜 CZ가 대부분인가?

👉 이유는 단 하나

“생산성”

• 300mm 웨이퍼 가능
• 대량 생산 가능

---

✔ 왜 FZ는 살아남았나?

👉 특정 영역에서 필수

• Power semiconductor
• RF device

👉 이유:

초고순도 필요

---

🏭 FAB 관점

👉 현실은 이렇게 나뉜다

• Logic / Memory → CZ
• Power / RF → FZ

---

💡 한 줄 인사이트

👉 반도체는 재료 싸움이 아니라
“결정 구조 싸움”이다

---

🎯 다음 글 예고

👉 “웨이퍼는 왜 둥글까?”
— 결정 방향과 공정의 관계

---





---

✍️ [#03] Why Single Crystal Matters

— CZ vs FZ Explained

---

🚀 Key Summary

• Semiconductors require single crystal
• Crystal defects degrade performance
• Crystal growth defines device quality

👉 “Crystal = Performance”

---

📊 Diagram 1: Structure Comparison

Polycrystalline
 → Grain boundaries
 → Scattering
 → Low performance

Single Crystal
 → No boundaries
 → Smooth electron flow
 → High performance

---

⚙️ Two Key Methods

• CZ (Czochralski)
• FZ (Float Zone)

---

📊 Diagram 2: Process Comparison

CZ:
 Melt → Pull → Crystal

FZ:
 Local melt → Move → Crystal

---

📊 Diagram 3: Comparison

         CZ      FZ
----------------------
Purity   Medium  High
Cost     Low     High
Scale    Large   Small

---

⚙️ Engineering Insight

👉 CZ dominates because of scalability
👉 FZ survives because of purity

---

💡 Insight

👉 Semiconductors are not about materials,
but crystal structure control
