[digital twin-3] 디지털 트윈 시스템 구조 완전 해부: 센서부터 시뮬레이션까지



🔍 디지털 트윈, 진짜 핵심은 “구조”다

디지털 트윈을 단순히 이렇게 생각하기 쉽다.

“현실을 가상으로 복제하는 기술”

맞는 말이다.
하지만 여기서 한 단계 더 들어가야 한다.

👉 “그럼 어떻게 복제하고, 어떻게 연결되는 걸까?”

결론부터 말하면 디지털 트윈의 본질은
👉 데이터 흐름과 시스템 구조 설계다.

---

⚙️ 디지털 트윈 전체 구조 한눈에 보기

디지털 트윈은 하나의 소프트웨어가 아니라
👉 여러 기술이 연결된 “시스템”이다.

구조를 단순화하면 이렇게 나뉜다:

---

① 현실 세계 (Physical System)

• 설비 / 장비 / 공정
• 센서가 부착된 실제 시스템

👉 예:

• 반도체 OHT
• 항공기 엔진
• 생산 설비

---

② 데이터 수집 (Sensing Layer)

현실을 디지털로 바꾸는 첫 단계

---

핵심 요소

• 온도, 압력, 진동 센서
• 위치 및 속도 데이터
• 카메라 / 비전 시스템

---

👉 포인트
“좋은 디지털 트윈 = 좋은 데이터”

---

③ 데이터 처리 & 통신 (Data Layer)

수집된 데이터를 그대로 쓰지는 않는다.

👉 여기서 하는 일:

• 데이터 정제 (노이즈 제거)
• 실시간 전송 (IoT)
• 저장 및 관리 (클라우드)

---

👉 핵심 질문

“이 데이터가 실시간으로 의미 있게 전달되는가?”

---

④ 가상 모델 (Digital Model)

여기가 디지털 트윈의 심장이다.

---

모델 종류 2가지

✔ 물리 기반 모델

• 동역학 해석
• 유체 / 열 해석
• 구조 해석

👉 정확도 높음, 계산 비용 큼

---

✔ 데이터 기반 모델 (AI)

• 머신러닝 / 딥러닝
• 패턴 예측
• 이상 탐지

👉 빠름, 학습 필요

---

👉 핵심은

“물리 모델 + 데이터 모델의 결합”

---

⑤ 시뮬레이션 & 예측 (Simulation Layer)

이 단계에서 진짜 가치가 나온다.

---

가능한 것:

• 미래 상태 예측
• 고장 사전 감지
• 최적 운영 조건 도출

---

👉 예:

• OHT 충돌 예측
• 장비 이상 탐지
• 공정 최적화

---

⑥ 피드백 (Control Layer)

디지털 트윈은 단순 분석이 아니다.

👉 다시 현실에 영향을 준다

---

예시

• 설비 제어 신호 전달
• 운영 조건 자동 변경
• 유지보수 알림

---

👉 이 순간
“단순 시뮬레이션 → 실시간 제어 시스템”으로 진화

---

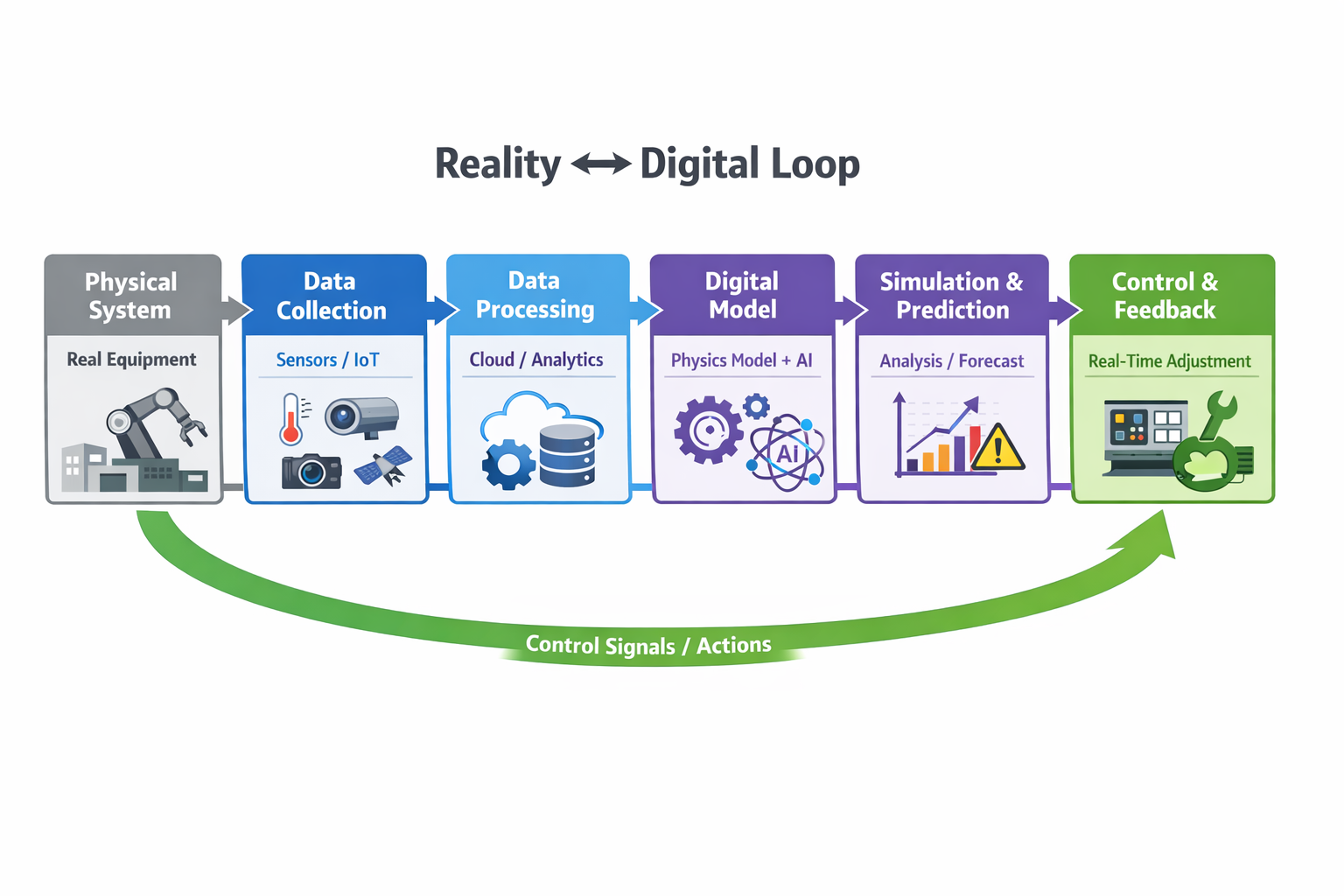

🔄 전체 흐름 정리



현실 → 데이터 → 모델 → 예측 → 다시 현실

---

이 루프가 빠르고 정확할수록
👉 디지털 트윈의 성능이 결정된다.

---

⚠️ 왜 구현이 어려울까?

이론은 단순해 보이지만
현실에서는 매우 어렵다.

---

이유 3가지

1️⃣ 데이터 품질 문제

• 센서 오류
• 데이터 누락

---

2️⃣ 모델 정확도 한계

• 현실을 100% 재현 불가

---

3️⃣ 실시간성 문제

• 계산 속도 vs 정확도 trade-off

---

👉 그래서 대부분 기업이 실패하는 지점

---

🌍 실제 산업에서 어떻게 쓰일까?

이 구조는 이미 다양한 산업에서 쓰이고 있다.

---

✔ 제조 / 스마트팩토리

• 공정 최적화
• 설비 예측 유지보수

---

✔ 항공 / 우주

• 엔진 상태 분석
• 비행 시뮬레이션

---

✔ 반도체 / 물류 자동화

• OHT 경로 최적화
• 충돌 방지

---

👉 특히
“실시간 운영 최적화”가 핵심 가치

---

🔥 핵심 요약

👉 디지털 트윈은 단순한 3D 모델이 아니다

→ 데이터 기반의 “실시간 의사결정 시스템”이다

---

핵심 구성:

• 센서 (데이터 수집)
• 통신 (데이터 흐름)
• 모델 (물리 + AI)
• 시뮬레이션 (예측)
• 제어 (피드백)

---

🚀 다음 단계: 어디까지 발전할까?

앞으로는 이렇게 간다:

• 완전 자율 운영 시스템
• AI 중심 디지털 트윈
• 다중 시스템 통합 (Factory 전체)

---

👉 결국

“디지털 트윈 = 공장을 운영하는 두 번째 뇌”
