— Ion Implantation으로 이해하는 Doping과 P형·N형 반도체
지난 #09에서는 PVD·CVD·ALD를 이용해 웨이퍼 위에 박막을 쌓는 Deposition 공정을 살펴봤습니다.
지금까지의 흐름을 정리하면 이렇습니다.
Deposition → 쌓는다
Lithography → 그린다
Etching → 깎는다
그런데 여기까지 했다고 해서 트랜지스터가 동작하는 것은 아닙니다.
순수한 실리콘의 전기적 특성을 우리가 원하는 방향으로 바꿔야 합니다.
바로 여기서 등장하는 것이 Doping(도핑)이며, 현대 반도체 제조에서 이를 정밀하게 구현하는 대표적인 방법이 Ion Implantation(이온 주입)입니다.
이번 글에서는 단순히 "불순물을 넣는다"는 설명을 넘어 어떤 이온을, 얼마나 빠르게, 얼마나 깊게 넣는지가 어떻게 반도체의 특성을 결정하는지 알아보겠습니다.
1. 순수한 실리콘만으로는 왜 부족할까?
실리콘(Si)은 4개의 원자가전자를 가지고 있습니다.
결정 내부에서는 주변 실리콘 원자들과 공유결합을 형성합니다.
Si
│
Si──Si──Si
│
Si
이 상태를 Intrinsic Semiconductor, 진성 반도체라고 합니다.
하지만 실제 트랜지스터를 만들려면 전류가 흐르는 특성을 훨씬 정밀하게 조절해야 합니다.
그래서 실리콘 결정 안에 아주 적은 양의 다른 원소를 넣습니다.
이것이 Doping입니다.
2. N-type과 P-type은 어떻게 만들어질까?
도핑 원소에 따라 실리콘의 전기적 특성이 달라집니다.
N-type Semiconductor
대표적인 도펀트는 Phosphorus(P), Arsenic(As) 등입니다.
이들은 실리콘보다 원자가전자가 하나 더 많아 자유전자를 제공할 수 있습니다.
Silicon
+
Phosphorus / Arsenic
↓
Extra Electrons
↓
N-type
주요 전하 운반자는 Electron(전자)입니다.
P-type Semiconductor
대표적인 도펀트는 Boron(B)입니다.
실리콘보다 원자가전자가 하나 적기 때문에 결정 내에 전자가 비어 있는 상태인 Hole(정공)이 만들어집니다.
Silicon
+
Boron
↓
Holes
↓
P-type
주요 전하 운반자는 Hole(정공)입니다.
이 두 영역을 원하는 위치에 형성하는 것이 반도체 소자 제작의 기본입니다.
3. 그런데 도펀트를 어떻게 실리콘 안에 넣을까?
여기서 재미있는 기계공학적 질문이 등장합니다.
원자를 어떻게 실리콘 결정 내부의 원하는 깊이까지 집어넣을까?
대표적인 방법이 바로 Ion Implantation입니다.
개념은 상당히 직관적입니다.
Dopant Atoms
↓
Ionization
↓
Ion Beam
↓
Acceleration
↓
Mass Selection
↓
Wafer
↓
Doped Silicon
도펀트 원자를 이온화한 뒤 전기장을 이용해 가속하고, 고에너지 이온 빔을 웨이퍼에 충돌시킵니다.
즉,
Ion Implantation = 원자를 가속해서 실리콘 안으로 쏘아 넣는 기술
이라고 이해할 수 있습니다.

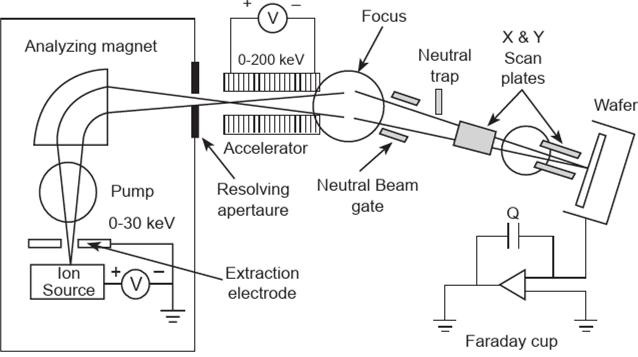

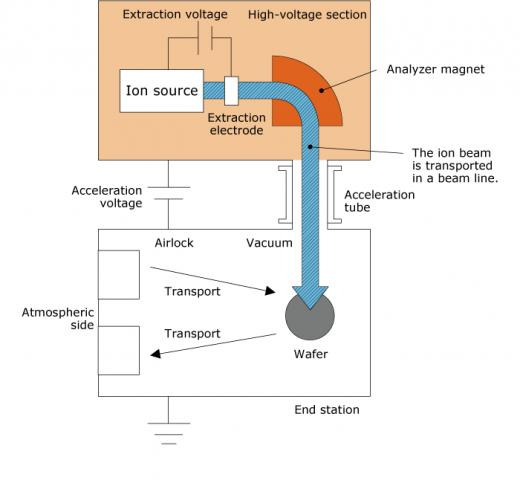

4. Ion Implanter 내부는 어떻게 생겼을까?






이온 주입 장비를 기능적으로 단순화하면 다음과 같습니다.
[Ion Source]
↓
[Extraction]
↓
[Mass Analyzer]
↓
[Acceleration]
↓
[Beam Control]
↓
[Wafer]
각 부분에는 명확한 역할이 있습니다.
① Ion Source
B, P, As 등의 도펀트를 이온화합니다.
② Extraction
전기장을 이용해 생성된 이온을 끌어냅니다.
③ Mass Analyzer
원하는 질량의 이온을 선택합니다.
원하지 않는 이온이 함께 웨이퍼에 주입되는 것을 방지하기 위한 중요한 단계입니다.
④ Accelerator
선택된 이온에 에너지를 부여합니다.
⑤ Beam Control
이온 빔의 방향과 분포를 제어합니다.
⑥ Wafer End Station
최종적으로 이온을 웨이퍼의 원하는 영역에 주입합니다.
그래서 Ion Implanter는 단순히 이온을 만드는 장비가 아니라 입자를 생성하고 → 선택하고 → 가속하고 → 정밀하게 위치시키는 시스템입니다.
5. 가장 중요한 변수 ① — Dose
Ion Implantation에서 반드시 이해해야 할 첫 번째 변수는 Dose입니다.
쉽게 말하면,
얼마나 많은 이온을 넣었는가?
입니다.
Low Dose
↓ ↓ ↓
──────────────────
Silicon
High Dose
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓
──────────────────
Silicon
Dose가 달라지면 도펀트 농도가 달라지고, 결과적으로 반도체의 전기적 특성도 달라집니다.
따라서 Dose는 단순한 장비 설정값이 아니라 소자의 전기적 특성을 만드는 핵심 공정 변수입니다.
6. 가장 중요한 변수 ② — Energy
두 번째는 Implantation Energy입니다.
이 값은 이온이 실리콘 내부로 얼마나 깊이 들어가는지와 밀접한 관계가 있습니다.
개념적으로 보면,
LOW ENERGY
↓↓↓↓↓↓↓↓
●●●●●●●●
──────────── Surface
HIGH ENERGY
↓↓↓↓↓↓↓↓
││││││││
││││││││
●●●●●●●●
──────────── Deeper Region
즉,
Energy ↑ → 평균적인 Implantation Depth ↑
라고 이해할 수 있습니다.
하지만 실제 이온은 모두 정확히 같은 깊이에서 멈추지 않습니다.
7. 이온은 실리콘 내부에 어떻게 분포할까?
이온 빔을 웨이퍼에 쏘면 도펀트가 특정 깊이 한 점에만 모이지 않습니다.
실리콘 원자와 반복적으로 충돌하면서 에너지를 잃기 때문입니다.
따라서 깊이에 따른 도펀트 분포는 개념적으로 다음과 같은 형태를 갖습니다.
Dopant
Concentration
▲
│ /\
│ / \
│ / \
│____/____________\_____▶ Depth
Rp
여기서 중요한 개념이 Projected Range(Rp)입니다.
Rp는 주입된 이온이 평균적으로 도달하는 깊이를 나타내는 대표적인 값입니다.
그리고 분포가 어느 정도 퍼져 있는지를 Straggle 개념으로 설명할 수 있습니다.
즉 이온 주입은
"정확히 10 nm에 원자를 놓는다"
가 아니라
"원하는 깊이를 중심으로 통계적인 도펀트 분포를 만든다"
라고 이해하는 것이 더 정확합니다.
8. 결정 방향 때문에 또 다른 문제가 생긴다 — Channeling
#04에서 실리콘은 규칙적인 Single Crystal이라고 설명했습니다.
바로 이 규칙적인 결정 구조 때문에 Ion Implantation에서도 재미있는 현상이 발생합니다.
결정 방향과 이온의 입사 방향이 특정 조건으로 정렬되면 이온이 원자들과 충분히 충돌하지 않고 결정 사이의 통로를 따라 예상보다 깊게 들어갈 수 있습니다.
이를 Channeling이라고 합니다.
Random Direction
↓
● ● ● ●
● ● ●
● ● ● ●
→ Many Collisions
Crystal Channel
↓
● │ ●
● │ ●
● │ ●
● │ ●
↓
Deeper Penetration
그래서 실제 장비에서는 웨이퍼의 Tilt와 Twist도 중요한 공정 변수가 됩니다.
이 부분은 #04에서 살펴본 Crystal Orientation이 실제 공정 장비와 연결되는 좋은 사례입니다.
9. 이온을 넣으면 실리콘 결정은 괜찮을까?
여기서 또 하나의 문제가 생깁니다.
고에너지 이온을 실리콘 결정에 충돌시키면 원래 자리에 있던 실리콘 원자가 밀려날 수 있습니다.
즉 결정 구조에 Damage가 발생합니다.
Before Implantation
● ● ● ● ●
● ● ● ● ●
● ● ● ● ●
After Implantation
● ● ● ●
● ●
● ● ● ●
↑
Crystal Damage
그리고 주입된 도펀트 역시 단순히 결정 안에 존재한다고 해서 바로 원하는 전기적 역할을 수행하는 것은 아닙니다.
그래서 다음 공정이 필요합니다.
10. Annealing — 손상된 결정을 다시 회복한다
Ion Implantation 이후에는 일반적으로 Annealing(열처리) 과정이 이어집니다.
주요 목적은 크게 두 가지로 볼 수 있습니다.
Crystal Damage Recovery
이온 충돌로 손상된 결정 구조를 회복합니다.
Dopant Activation
도펀트가 전기적으로 활성화될 수 있도록 합니다.

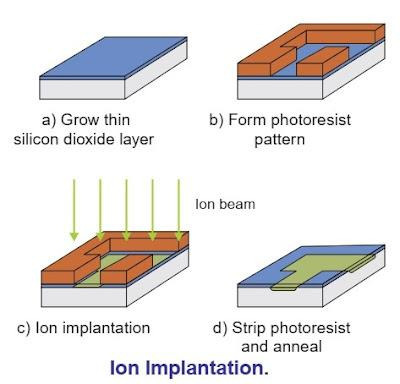

따라서 흐름을 연결하면,
Ion Implantation
↓
Crystal Damage
+
Dopant Introduction
↓
Annealing
↓
Damage Recovery
+
Dopant Activation
↓
Electrical Properties
가 됩니다.
즉 Ion Implantation + Annealing을 하나의 연결된 공정으로 이해하는 것이 중요합니다.
11. 왜 열처리도 마음대로 할 수 없을까?
여기서 #09에서 이야기했던 Thermal Budget이 다시 등장합니다.
온도를 높이고 시간을 길게 하면 결정 회복과 도펀트 활성화에 유리할 수 있지만, 동시에 도펀트가 확산될 수 있습니다.
Before Annealing
███
███
███
Excessive Thermal Budget
░█████░
░█████████░
미세 공정에서는 도핑 영역 자체가 매우 작기 때문에 이러한 확산은 소자 특성에 영향을 줄 수 있습니다.
따라서 목표는 단순히 "충분히 가열한다"가 아닙니다.
필요한 활성화는 확보하면서 불필요한 확산은 최소화해야 합니다.
그래서 짧은 시간 동안 빠르게 열처리하는 방식들이 중요한 역할을 합니다.
12. Ion Implantation에서 중요한 공정 변수
입문 단계에서는 다음 다섯 가지를 기억하면 전체 구조를 이해하기 쉽습니다.
| Parameter | 의미 | 주요 영향 |
| Dopant Species | 어떤 이온인가 | P/N-type 및 특성 |
| Dose | 얼마나 많이 넣는가 | Dopant concentration |
| Energy | 얼마나 강하게 가속하는가 | Implant depth |
| Tilt / Twist | 어떤 방향으로 입사하는가 | Channeling |
| Annealing | 이후 열처리 조건 | Activation & Damage recovery |
결국 Ion Implantation의 핵심은
Species + Dose + Energy + Direction + Thermal Process
를 동시에 제어하는 것입니다.
13. 기계공학 관점에서 Ion Implanter를 보면?
Ion Implantation은 전자기학 장비처럼 보이지만 전체 장비 시스템을 보면 기계공학과 상당히 깊게 연결됩니다.
| 기계공학 전공 | Ion Implantation과의 관계 |
| 동역학 | Wafer motion 및 beam scanning |
| 진공공학 | Beam transport 환경 |
| 열전달 | Wafer 온도 관리 |
| 재료공학 | Implant damage와 재료 거동 |
| 기계설계 | Beamline·End Station 구조 |
| 정밀공학 | Wafer positioning·Tilt·Twist |
| 제어공학 | Beam·Dose·Motion 제어 |
특히 흥미로운 것은 Wafer Temperature Control입니다.
고에너지 이온이 지속적으로 웨이퍼에 입사하면 에너지가 전달됩니다.
따라서 장비에서는 단순히 빔만 정확하게 만드는 것이 아니라 웨이퍼의 열 상태와 위치, 각도까지 안정적으로 관리해야 합니다.
14. Ion Implanter를 '입자 가속기'로 보면 이해가 쉬워진다
기계공학적인 시각에서는 Ion Implanter를 이렇게 볼 수도 있습니다.
Particle Generation
↓
Particle Selection
↓
Particle Acceleration
↓
Particle Transport
↓
Precision Positioning
↓
Material Modification
즉 작은 규모의 정밀 입자 가속 시스템과 유사한 구조입니다.
다만 목표가 물리 실험이 아니라 웨이퍼의 전기적 특성을 대량생산 환경에서 반복적으로 제어하는 것이라는 차이가 있습니다.
여기에 반도체 장비 특유의 조건이 추가됩니다.
Precision + Uniformity + Repeatability + Throughput
이 네 가지를 동시에 만족해야 합니다.
🏭 FAB 관점에서 보면 결국 수율 문제다
예를 들어 웨이퍼 중심과 가장자리에서 Dose가 다르다고 생각해봅시다.
300 mm Wafer
┌─────────┐
│ Dose A │
│ │
│ Dose B │
└─────────┘
Dose A ≠ Dose B
↓
Device Variation
↓
Yield Impact
따라서 실제 양산에서는 단순히 평균 Dose를 맞추는 것만으로 부족합니다.
- Dose Uniformity
- Energy Stability
- Beam Uniformity
- Wafer Position
- Particle Contamination
- Wafer-to-Wafer Repeatability
등을 함께 관리해야 합니다.
결국 Ion Implantation 역시 다른 반도체 공정과 마찬가지로 정밀성과 반복성이 수율을 결정하는 시스템 공학 문제가 됩니다.
🔬 지금까지의 공정을 하나로 연결해보자
#05 이후의 내용을 연결하면 이제 트랜지스터가 만들어지는 과정이 조금씩 보이기 시작합니다.
WAFER
↓
DEPOSITION
Add Material
↓
LITHOGRAPHY
Define Pattern
↓
ETCHING
Shape Structure
↓
ION IMPLANTATION
Modify Electrical Property
↓
ANNEALING
Activate & Repair Crystal
↓
DEVICE STRUCTURE
여기서 중요한 차이가 있습니다.
Deposition과 Etching이 물리적 구조를 만든다면, Ion Implantation은 그 구조의 전기적 성질을 설계합니다.
그래서 Ion Implantation은 구조 제조와 전기적 소자 제조를 연결하는 중요한 공정이라고 볼 수 있습니다.
💡 오늘의 핵심 Insight
Ion Implantation을 단순히
"실리콘에 불순물을 넣는 공정"
이라고만 이해하면 핵심을 놓치게 됩니다.
더 정확한 관점은 이것입니다.
Ion Implantation is precision engineering of electrical properties.
어떤 원자를 선택하고, 얼마나 많이 넣고, 어느 깊이에 분포시키며, 이후 열처리를 어떻게 하느냐에 따라 반도체의 전기적 특성이 달라집니다.
결국 반도체 제조는 형상을 만드는 기술에서 원자와 전자의 거동을 설계하는 기술로 이어집니다.
🎯 다음 글
[#11] CMP는 왜 반도체 웨이퍼를 다시 평평하게 만들까?
— Chemical Mechanical Planarization과 평탄도의 중요성
반도체는 층을 계속 쌓고 깎으면서 만들어집니다.
그러다 보면 표면은 점점 울퉁불퉁해집니다.
Deposition + Etching
↓
Uneven Surface
↓
CMP
↓
Flat Surface
↓
Next Lithography
다음 편에서는 화학반응과 기계적 연마를 동시에 사용하는 CMP를 통해 기계공학과 반도체 공정이 얼마나 직접적으로 연결되는지 살펴보겠습니다.
