ASML·TSMC 12인치 포토마스크 전환: High-NA EUV가 대형 AI 칩의 한계를 푸는 방법

12인치 대형 포토마스크와 High-NA EUV 노광 시스템을 표현한 대표 이미지

3문장 요약
ASML과 TSMC는 2026년 9월 8일 High-NA EUV용 포토마스크를 현재의 6인치에서 12인치 대형 규격으로 전환하기 위한 산업 공동 이니셔티브를 발표했다.
목표는 2031년 파일럿 라인 구축과 2033년 첨단 노드 생산 지원이며, 삼성전자도 이니셔티브 참여와 2028년 DRAM High-NA EUV 도입 계획을 공식화했다.
다만 이는 즉시 양산되는 신제품이 아니라 장비·마스크·펠리클·검사·물류 생태계를 함께 바꿔야 하는 7년 이상의 장기 기술 로드맵이다.

도입: AI 칩이 커지는데 High-NA EUV의 노광 면적은 왜 작아졌나

AI 가속기는 더 많은 연산 코어와 고속 입출력 회로를 한 다이에 넣으면서 반도체가 허용하는 최대 크기에 가까워지고 있다. ASML의 기존 EUV 장비는 약 800㎟까지의 대형 칩을 노광할 수 있지만, 더 미세한 회로를 구현하는 High-NA EUV는 광학 구조상 한 번에 노광할 수 있는 영역이 줄어든다. 미세화 능력은 좋아졌지만 대형 AI 칩을 한 번에 찍기 어렵다는 역설이 생긴 것이다. 이 배경 수치와 주요 고객사의 도입 일정은 2026년 9월 8일 보도된 Reuters 보도에서도 확인된다.

기술 원리: High-NA EUV와 포토마스크를 쉽게 이해하기

반도체 노광은 사진 인화와 비슷하다. 포토마스크에 그려진 회로 원판을 극자외선(EUV)으로 웨이퍼 위 감광막에 축소 투영한다. 이때 NA(Numerical Aperture·개구수)는 렌즈가 빛을 모으는 능력을 뜻한다. NA가 커질수록 더 작은 선폭을 구분할 수 있어 해상도가 좋아진다.

High-NA EUV는 기존 EUV보다 큰 개구수를 사용해 더 미세한 패턴을 구현한다. 그러나 비등방 축소 광학계, 즉 가로와 세로의 축소율이 다른 구조를 채택하면서 웨이퍼에서 한 번에 찍는 노광 영역이 기존보다 작아진다. 대형 칩을 만들려면 회로를 둘 이상으로 나누어 노광한 뒤 경계면을 정밀하게 연결하는 ‘스티칭’이 필요해질 수 있다.

12인치 포토마스크는 더 넓은 회로 패턴을 담아 이 제약을 완화하려는 해법이다. 여기서 12인치는 웨이퍼 크기가 아니라 마스크 기판의 규격이다. 현재 표준인 약 6인치 정사각형 마스크에서 더 큰 규격으로 이동하면 대형 칩을 한 번에 처리할 수 있는 범위와 장비 생산성을 확대할 여지가 생긴다.

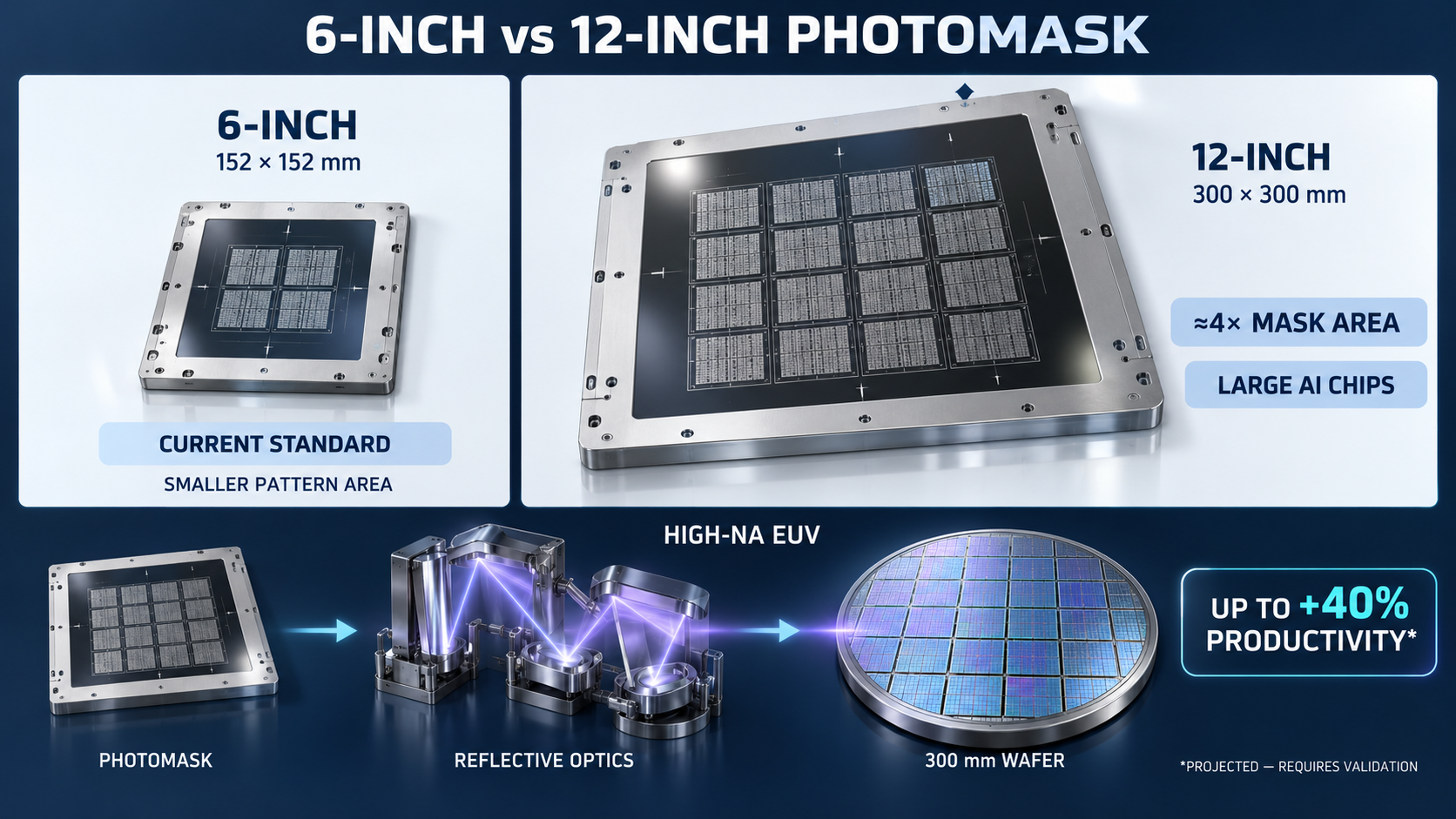

6인치와 12인치 포토마스크의 크기 및 High-NA EUV 적용 효과 비교

그림 읽는 법: 마스크 한 변은 약 152mm에서 300mm로 커지고 면적은 약 4배가 된다. 아래 흐름은 포토마스크의 패턴이 반사 광학계를 거쳐 300mm 웨이퍼에 투영되는 과정을 나타낸다. 생산성 최대 40% 향상은 양산 실적이 아니라 시스템 전환이 성공했을 때의 전망치다.

무엇이 새로워졌나: 2030·2031·2033 로드맵이 처음 구체화됐다

확인된 사실: ASML과 TSMC는 2026년 9월 8일 대형 포토마스크 전환을 위한 공동 이니셔티브를 공식 발표했다. High-NA EUV의 초기 생산은 기존 6인치 마스크로 시작하되, 12인치 마스크 파일럿 라인을 2031년까지 구축하고 2033년에는 대형 마스크 기반 High-NA 시스템이 첨단 노드 생산을 지원하도록 하는 것이 목표다. TSMC는 별도로 2030년부터 첨단 노드의 대량생산에 High-NA 기술을 사용할 계획이라고 밝혔다. 발표 원문은 TSMC 공식 발표에서 확인할 수 있다.

기업 전망: ASML은 12인치 마스크 전환이 팹과 스캐너 생산성을 높이고 칩 제조비용과 스티칭 제약을 낮출 것으로 예상한다. ASML CTO는 산업 전환이 성공할 경우 시스템 생산성이 약 40% 개선될 수 있다고 설명했다. 이 40%는 현재 양산 실적이 아니라 향후 시스템 구성이 완성됐을 때의 전망치다.

시점	계획	의미
2030년	TSMC High-NA EUV 첨단 노드 양산 도입 목표	우선 6인치 마스크 기반
2031년	12인치 포토마스크 파일럿 라인 목표	마스크 전 공정 생태계 검증
2033년	12인치 High-NA 시스템의 첨단 노드 생산 지원 목표	대형 AI 칩 생산성·원가 개선 가능

산업·기업·시장에 미치는 영향

1. ASML: 장비 한 대가 아니라 노광 플랫폼 전체의 세대교체

대형 마스크를 쓰려면 마스크 스테이지, 이송·정렬 장치, 진공 인터페이스와 광학계가 함께 바뀌어야 한다. ASML에는 High-NA 장비의 적용 범위를 대형 로직 칩으로 넓힐 기회지만, 개발비와 장기간의 고객 공동검증 부담도 커진다.

2. TSMC: AI용 첨단 공정의 다이 크기 제약 완화

TSMC는 대형 GPU와 맞춤형 AI 가속기의 파운드리 생산성을 높일 가능성이 있다. 그러나 2030년 High-NA 도입과 2033년 12인치 시스템 준비는 서로 다른 단계다. 이번 발표만으로 특정 공정 노드나 고객 제품의 채택이 확정된 것은 아니다.

3. 삼성전자·SK하이닉스: 로직과 DRAM 양쪽의 선택지

삼성전자는 2026년 9월 8일 ASML과의 협력 확대를 발표하면서 12인치 포토마스크 산업 이니셔티브 참여와 2028년 DRAM 양산에 High-NA EUV를 도입할 계획을 공식화했다. SK하이닉스는 2025년 9월 이천 M16 팹에 양산용 High-NA EUV 장비를 도입했지만, 12인치 포토마스크 이니셔티브의 공식 참여 여부는 아직 확인되지 않았다. 두 회사 모두 EUV 적용 확대와 메모리 미세화의 수혜 가능성이 있지만, 12인치 시스템의 양산성과 경제성은 별도로 검증해야 한다.

4. 포토마스크 공급망: 블랭크·펠리클·검사장비까지 재설계

마스크 면적이 커지면 결함 없는 블랭크 생산 난도가 높아지고, 마스크를 보호하는 펠리클과 결함 검사·수리 장비의 처리 범위도 확대돼야 한다. 무거워진 마스크의 처짐, 열변형, 진동, 오염을 나노미터 수준에서 관리하는 정밀기계·소재 기술이 새로운 병목이 될 수 있다.

5. 국내 공급망: 확정 참여와 조건부 수혜를 구분해야 한다

국내 공급망에서는 반도체 제조사와 소재·부품·장비 기업의 위치가 서로 다르다. 삼성전자의 산업 이니셔티브 참여는 확인된 사실이지만, 에스앤에스텍과 FST를 포함한 국내 소재·부품사의 12인치 규격 공급계약은 아직 확인되지 않았다. 아래 평가는 기존 EUV 사업 역량을 12인치 규격으로 확장할 수 있는지를 기준으로 한 조건부 분석이다.

12인치 포토마스크 전환 시 예상되는 국내 소재·부품·장비·반도체 제조 공급망

주의: 인포그래픽은 현재 보유한 EUV 관련 역량과 향후 공급망 접점을 보여준다. 삼성전자의 이니셔티브 참여 외에 국내 소재·부품사의 12인치 공급계약이나 양산 인증을 의미하지 않는다.

기업·영역	현재 확인된 위치	수혜가 현실화되는 조건	핵심 위험	공급망 직접성
삼성전자	12인치 이니셔티브 참여 확정, 2028년 DRAM High-NA EUV 도입 계획	산업 표준 확정, 마스크·펠리클·검사 인프라 개발, 양산 수율·원가 개선	장기 공동개발, 높은 CAPEX, 2030년대 일정 불확실성	높음
SK하이닉스	이천 M16에 양산용 High-NA EUV 장비 도입	12인치 이니셔티브 참여, DRAM 적용 레이어 확대, 경제성 검증	12인치 참여 미확정, 메모리에서 대형 마스크 효과가 제한될 가능성	중상
에스앤에스텍	블랭크마스크·펠리클·EUV 소재 기술 보유	300mm급 EUV 블랭크 개발, 저결함·고평탄 박막, 고객 인증과 양산 수율 확보	대면적 결함 증가, 해외 선도사 경쟁, 신규 설비투자 부담	높음·조건부
FST	반도체 펠리클 사업, EUV 펠리클 개발 및 관련 검사·탈부착 장비 기술	12인치 멤브레인·프레임, EUV 투과율·열 내구성, 검사·Pod·마운터 호환성 확보	EUV 펠리클 개발 단계, 대면적 막 처짐·파손, 고객 인증 지연	중상·조건부
국내 검사·계측·자동화	구체적인 12인치 참여 기업은 아직 확인되지 않음	300mm 마스크 결함·평탄도·오염 계측, 정밀 스테이지·진공이송·세정·보관 개발	해외 기술 장벽, 높은 개발비, 시장 형성 지연	중간·후보 미정

실적 전환을 확인할 신호

• 300mm EUV 블랭크마스크·펠리클 개발 및 파일럿 생산 발표
• 삼성전자·SK하이닉스의 샘플 평가 또는 고객 인증
• 12인치 대응 생산설비 투자와 공급계약 공시
• 결함 밀도·평탄도·투과율·처리량 데이터 공개

국내 기업 자료: 삼성전자·ASML 공식 발표, SK하이닉스 High-NA EUV 발표, 에스앤에스텍 사업·기술, FST 펠리클 사업

엔지니어 관점의 핵심 쟁점

1. 마스크 평탄도와 변형: 크기가 커질수록 자중과 열로 인한 미세 변형이 커진다. 노광 중 형상 오차를 계측하고 실시간 보정하는 기술이 필요하다.
2. 결함과 수율: 면적 증가로 결함 발생 기회도 늘어난다. 12인치 블랭크의 결함 밀도와 수율이 경제성을 좌우한다.
3. 고속 이송과 진동: 더 크고 무거운 마스크를 빠르게 가감속하면서도 위치오차를 억제해야 한다. 생산성 40% 전망은 이 정밀 모션 제어가 달성돼야 의미가 있다.
4. 검사·계측 호환성: 기존 6인치용 검사·세정·보관 장비를 그대로 쓸 수 없다. 마스크 숍과 팹 자동화 설비의 CAPEX가 동반된다.
5. 스티칭과 대형 다이의 경제성: 스티칭을 없애도 웨이퍼당 대형 다이 개수와 결함 수율 문제가 남는다. 칩렛·첨단 패키징과 단일 대형 다이 중 어떤 구조가 더 경제적인지는 제품별로 달라진다.

향후 관전 포인트

• SK하이닉스·인텔 등 추가 반도체 제조사의 컨소시엄 공식 참여 여부
• 12인치 EUV 블랭크, 펠리클, 검사·수리 장비 공급사의 선정
• 2030년 TSMC High-NA 양산에서 실제 적용되는 공정 레이어와 수율
• 2031년 파일럿 라인의 마스크 결함률, 열변형, 처리량 데이터
• 40% 생산성 향상이 웨이퍼 처리량인지 시스템 총생산성인지에 대한 세부 지표
• 대형 단일 다이와 칩렛·CoWoS 계열 첨단 패키징 간 비용 경쟁

결론: High-NA의 해상도 경쟁이 ‘대형 정밀 시스템’ 경쟁으로 확장된다

이번 발표의 핵심은 마스크 크기가 두 배가 된다는 단순한 변화가 아니다. High-NA EUV의 높은 해상도를 대형 AI 칩 생산에 경제적으로 연결하기 위해 노광기, 포토마스크, 검사, 소재, 물류 자동화가 동시에 바뀌는 산업 표준 전환이다.

사실로 확인된 것은 삼성전자의 12인치 이니셔티브 참여와 2028년 DRAM High-NA EUV 도입 계획, 2030년 TSMC의 High-NA 양산 도입 의도, 2031년 12인치 마스크 파일럿 라인 목표, 2033년 생산 지원 목표다. 생산성 40% 향상과 원가 절감은 아직 검증해야 할 전망이다. 앞으로의 승부는 더 작은 회로를 그리는 능력뿐 아니라, 더 큰 정밀 부품을 오염과 변형 없이 반복 처리하는 시스템 엔지니어링 능력에서 갈릴 가능성이 크다.

---



자료 기준일: 2026년 9월 8일
주요 출처: TSMC·ASML 공동 발표, Reuters
